PROVOZNÍ REŽIMY OSVĚTLENÍ
TRVALÉ SVÍCENÍ
Osvětlení je určeno pro jak pro stálý, tak spínaný (triggrovaný) provoz.
Nejdříve připojte napájecí napětí svítidla ze zdroje 24V DC na pin číslo 1
(+24V hnědý vodič) a pin číslo 3 (0V modrý vodič).
K trvalému provozu (sepnutí/vypnutí) připojte pin číslo 4 (černý vodič) k napětí na +24 V.
Světlo svítí po dobu, kdy je na tomto vstupu přítomen signál +24 V, například z PLC, vypínače, nebo kamery.
Funkce regulace intenzity osvětlení je popsána níže.
SPÍNANÉ SVÍCENÍ
Spínaný provoz má za následek úsporu energie a prodlužuje životnost svítidla.
Spínaný provoz je také doporučen v případech, kdy by současný provoz 2 a více světelných zdrojů mohl
ovlivňovat kvalitu nasnímaného obrazu.
K provozu světla v triggrovanému módu připojte pin číslo 4, (černý vodič) k napětí na +24 V.
Světlo svítí po dobu, kdy je na pinu číslo 4 přítomen signál 24 V, například z PLC nebo kamery.
Funkce regulace intenzity osvětlení je popsána níže.
REGULACE INTENZITY OSVĚTLENÍ
Intenzitu osvětlení lze regulovat na vstupu číslo 4 (černý vodič) standardním analogovým signálem
2,7 V-10 V DC nebo za použití analogového extérního kontroléru.
Tento model osvětlení nelze stmívat na přímo PWM signálem na pinu číslo 4 konektoru.
Konfigurace
| Modelová řada | Vlnová délka | Datový list | 2D výkres | 3D model |
|---|---|---|---|---|
|

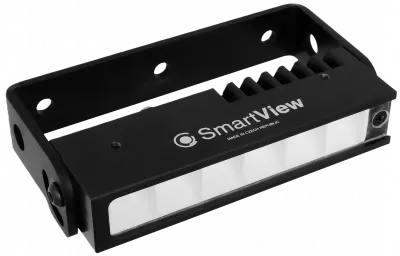

LL2-85HIR
(Více variant)
|
940 |
Principy použití
Rozměry a hmotnost
| Modelová řada | A - Délka (mm) | B - Šířka (mm) | C - Výška (mm) | Hmotnost (g) |
|---|---|---|---|---|
| LL2-85HIR | 99 | 20 | 29 | 96 |
